常青取得「分條設備及其懸吊收捲裝置」臺灣新型專利｜光學膜分條收捲與卸料空間優化：重新思考懸吊式收捲結構

常青持續從分條加工現場的實際需求出發，透過機械結構、收捲設計與自動化整合，改善設備在長期生產中的操作與空間配置問題。

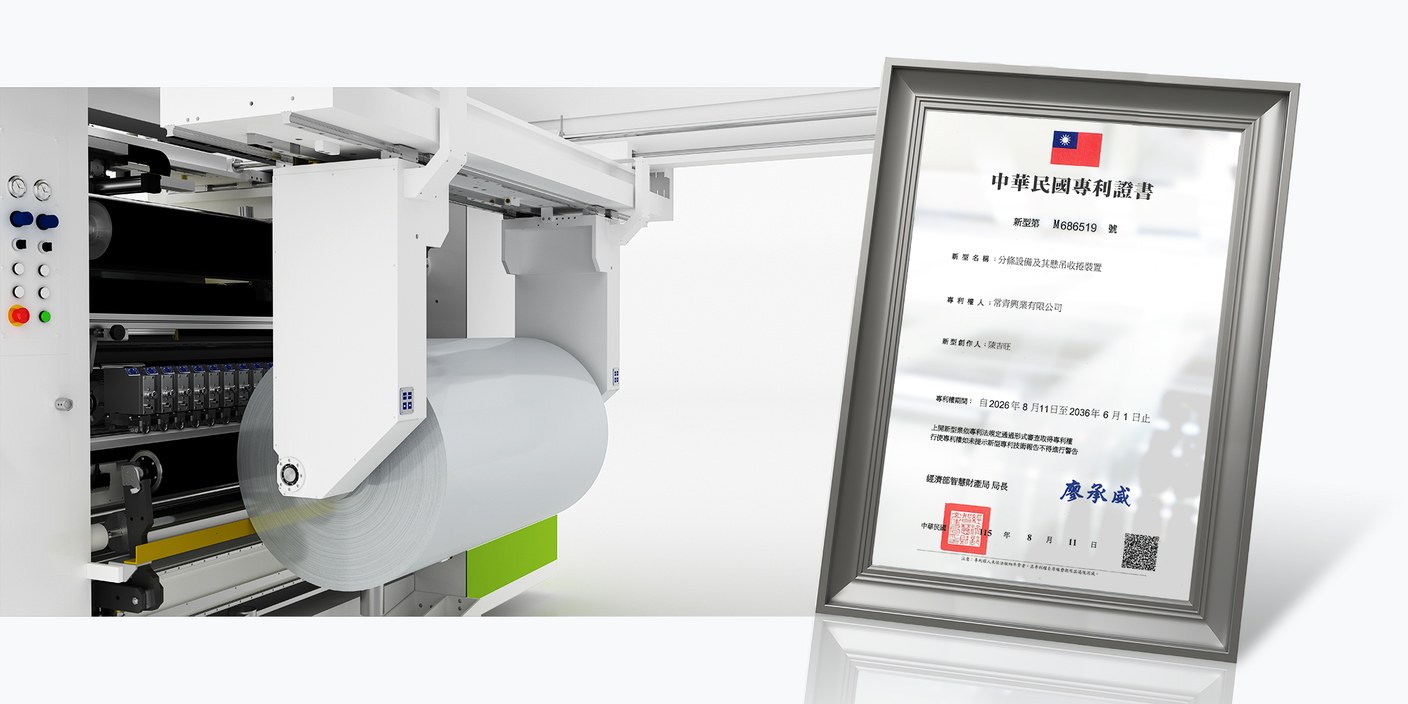

2026 年，常青正式取得中華民國新型專利 M686519「分條設備及其懸吊收捲裝置」。

這項專利的核心，不只是改變收捲單元的位置，而是重新思考成品捲在「收捲、移動與卸料」過程中的設備空間需求。

從傾斜式收捲卸料的空間及成品受力出發

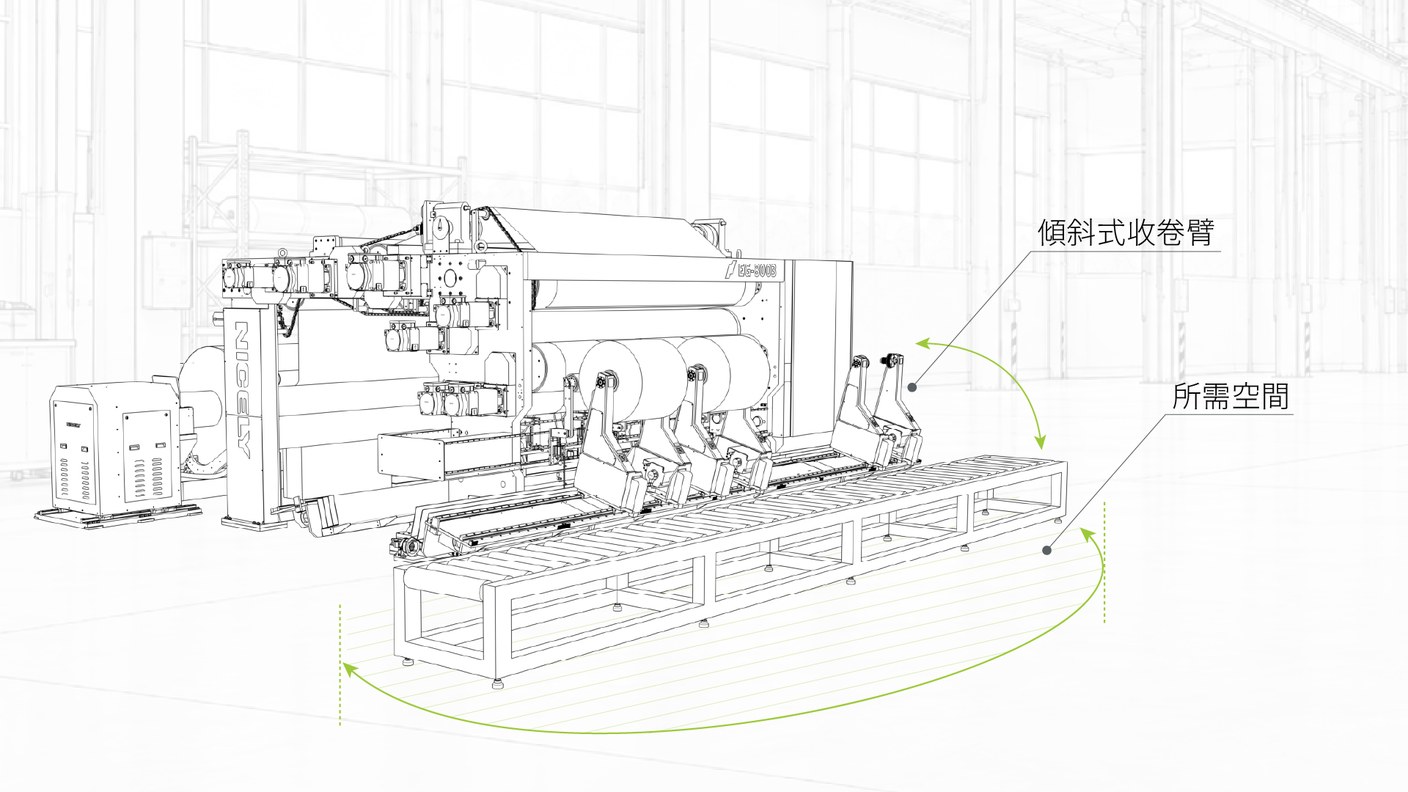

傾斜式收捲結構在卸料時，需要將收捲臂由收捲位置向外樞擺至卸料位置，再透過台車承接成品捲。這代表設備除了本體占地之外，還必須預留收捲臂擺動及人員操作所需的卸料空間。

當成品捲徑增加、收捲組數增加，或廠房空間有限時，這類額外的動作範圍就可能進一步影響：

• 設備整體配置
• 操作區域規劃
• 成品捲搬運動線
• 周邊自動化設備整合
• 廠房空間利用效率

因此，常青將「收捲完成後，成品捲如何更直接地離開設備」納入機械設計思考。

懸吊式收捲：讓成品捲垂直向下卸料

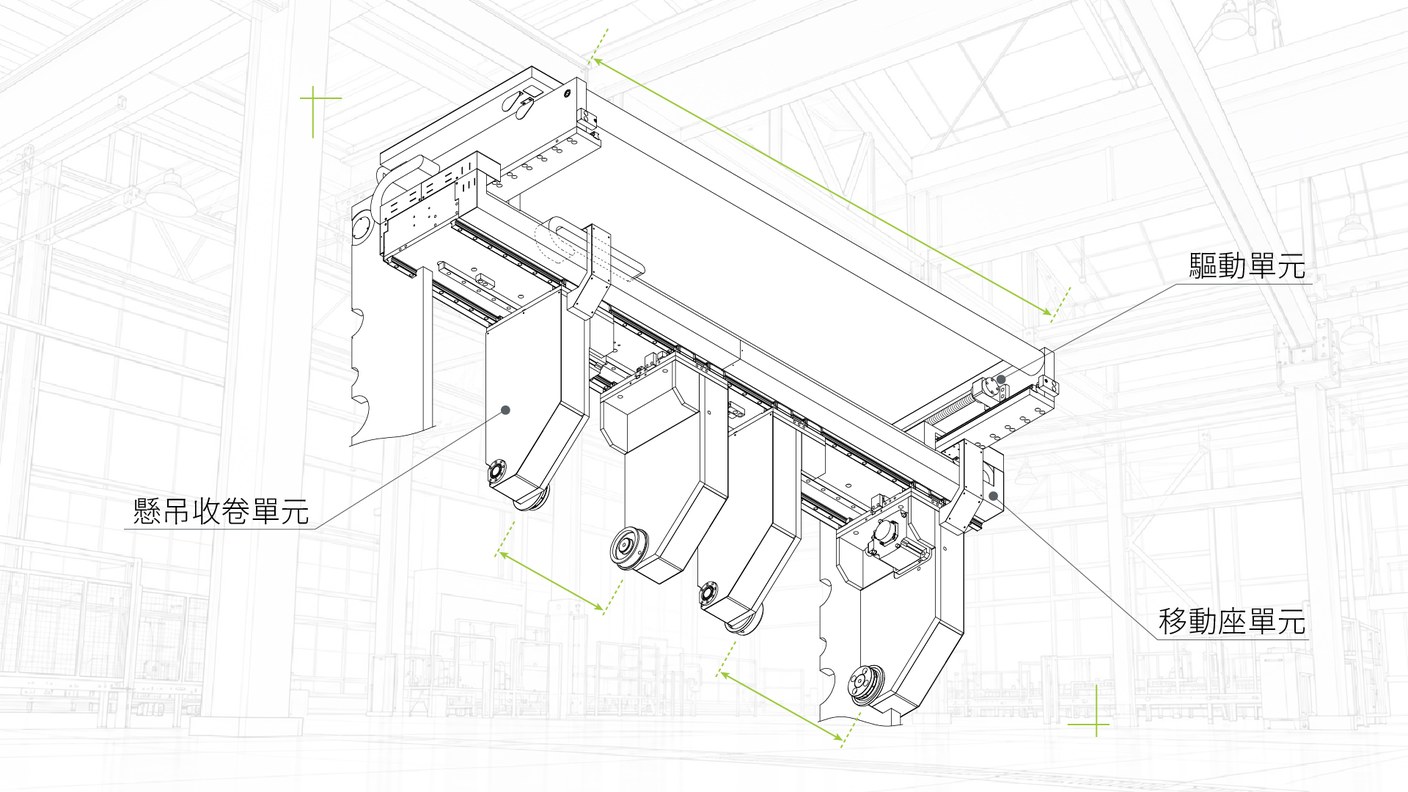

本次取得專利的「懸吊收捲裝置」，主要由驅動單元、移動座單元及至少一組懸吊收捲單元構成。

其中，移動座可相對設備沿前後方向移動，而懸吊收捲單元則安裝於移動座下方，並可依不同收捲位置與分條需求進行調整。

此項設計除了改善傾斜式收捲結構在卸料時所需的作業空間，也進一步考量「表面高敏壓」特性的光學薄膜若材料表面受到不當或過大的壓力，會根據材料本身的物理特性（如：純光學膜、帶膠光學膜、或敏壓材料）產生不同程度的結構與光學損傷。

透過懸吊／懸臂式收捲結構，成品捲完成後，協同 AGV 自動化台車或搬運機構自兩側承接成品捲之紙管端部，進行後續垂直下料與搬運。這種「成品表面零接觸」的搬運設計具有以下核心好處：

• 消除自重壓傷
• 減少摩擦生塵
• 提高接駁效率

如此可避免承接機構直接靠壓在成品卷面上，降低光學材料表面受力的機會，同時讓成品捲的交付與自動化搬運流程更加直接。

對表面高品質要求的光學材料而言，卸料設計不只是搬運問題，更直接關係到成品保護與後段自動化整合。

專利背後，更重要的是現場使用需求

對常青而言，專利並不只是單純增加一項設備規格。

真正需要被解決的，仍然是生產現場中的問題。

這些問題都不只涉及單一機構，而是與設備配置、操作動線、收捲方式及整體產線規劃密切相關。

因此，常青持續將第一線使用需求轉化為設備設計條件，從材料進入設備開始，到分切、收捲與成品離開機台，每一個環節都重新檢視是否還有改善空間。

未來，常青也將持續從材料特性、製程需求與使用現場出發，發展更具彈性、穩定性與長期生產價值的分條與收捲解決方案。

專利資訊

專利名稱： 分條設備及其懸吊收捲裝置
專利類型： 中華民國新型專利
專利號： M686519
專利權人： 常青興業有限公司
新型創作人： 陳吉旺
專利權期間： 2026/08/11 至 2036/06/01
